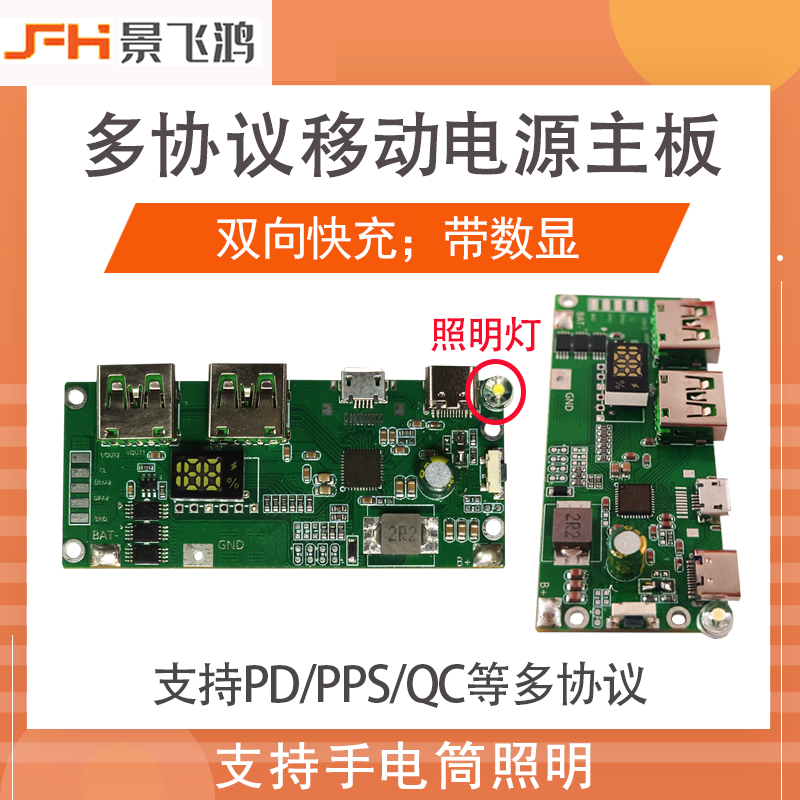

一、市场与场景
容量段：1 节 18650（2000-3500 mAh）或 1 节聚合物（2500-5000 mAh），成品体积 ≈ 口红大小，重量 50 g，完美嵌入 TWS 耳机仓、迷你手电、智能穿戴、促销礼品。
功率段：5 V/1 A 经典输出，5 V/1-2 A 输入，成本敏感、方案成熟、月出货量千万级。
二、芯片级方案对比
表格
复制
型号 封装 最大充电电流 输入耐压 待机电池漏电流 特点 参考价
TP4056 SOT23-5 1 A 6.5 V 2 µA 国民级，资料最多 ¥0.18
AH4056H ESOP8 1.2 A 28 V 1 µA 车载热插拔不炸机 ¥0.25
FS4057 ThinSOT-23 0.5 A 6 V 1 µA 0.5 A 小体积首选 ¥0.20
PW4056 SOP8-EP 1 A 6 V 2 µA 双 LED 指示 ¥0.22
结论：USB-A 口 5 V/1 A 输出场景，TP4056 仍是最低成本；需要抗 12 V 车充误插选 AH4056H；空间极限选 FS4057。

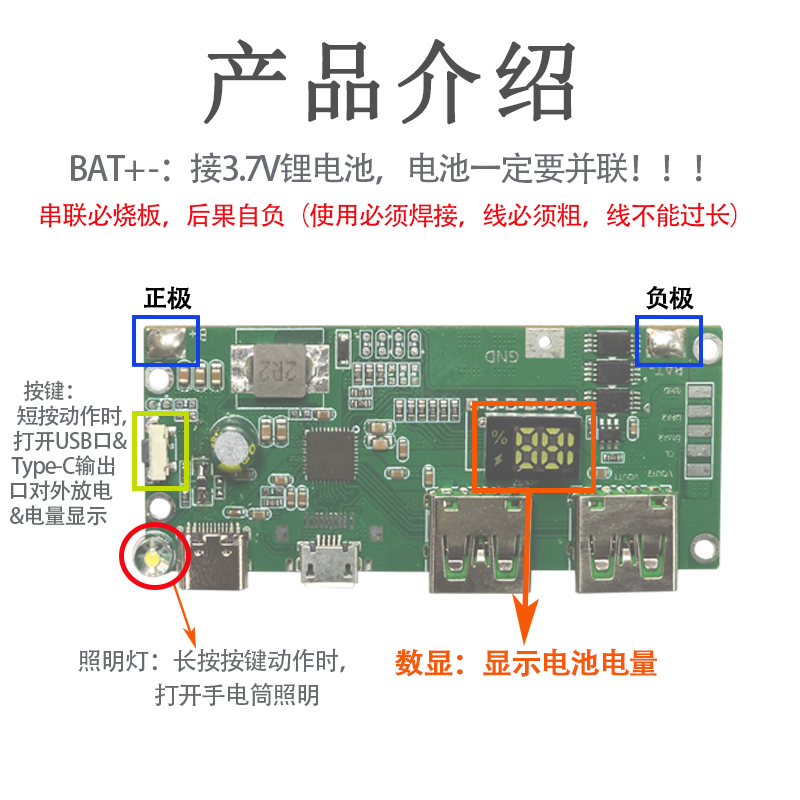

三、硬件架构（以 TP4056 为例）
线性恒流/恒压充电
输入 5 V，经芯片内部 PMOS 调整管，输出 4.2 V±1 %；最大 1 A，外部 RPROG 可编程，I=1200/RPROG（kΩ→mA）。
无需外部 MOS、肖特基、电流检测电阻，BOM 仅 3 颗贴片电容+1 颗电阻+2 颗 LED，成本 < 0.5 元。
四段充电曲线
涓流（<3 V）→恒流（1 A）→恒压（4.2 V）→自动停充（C/10≈100 mA），充满后电池端漏电流 ≤ 2 µA，长期存放不掉电。
状态指示
CHRG 开漏驱动红色 LED，充电常亮，充满熄灭；STDBY 驱动绿色 LED，充满常亮，无电池 1 Hz 闪烁，一眼识别异常。
热反馈
芯片内部 120 ℃ 降电流，150 ℃ 关断，可在 85 ℃ 环温下保持 600 mA 充电，避免塑料外壳软化。
保护板二合一
板载 8205A+DW01 组合，提供过充 4.3 V、过放 2.4 V、过流 3 A、短路 0 V 保护，成品可直接上亚马逊、速卖通。

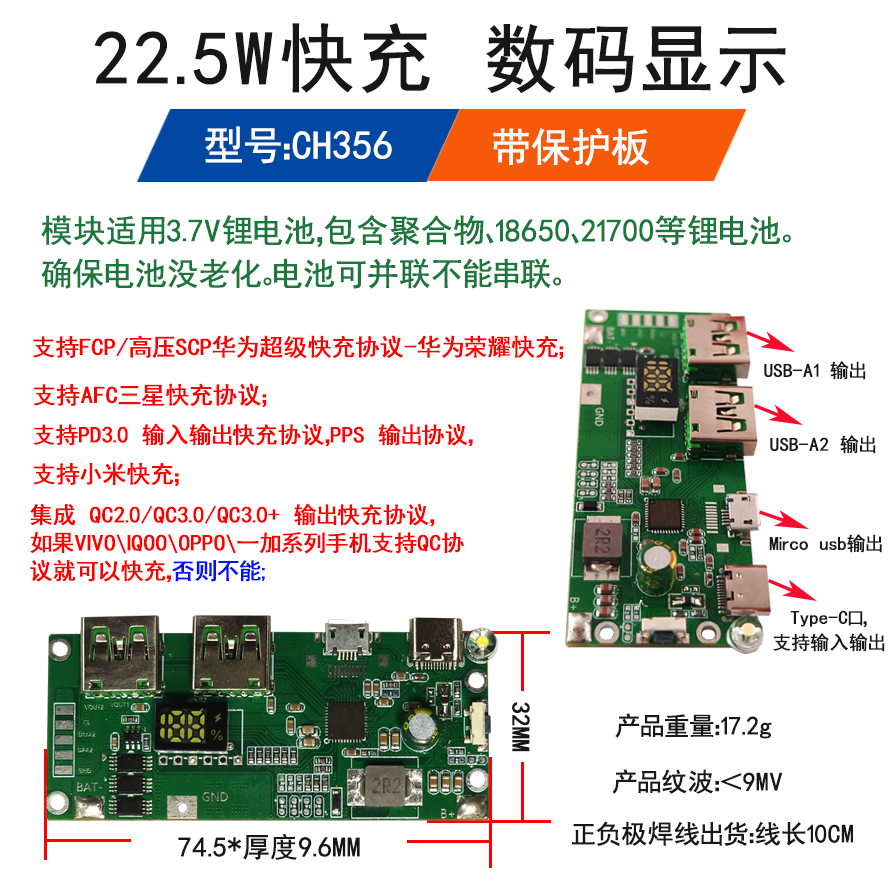

四、关键性能实测（TP4056 样板）
表格
复制
项目 规格 备注
输入电压 4.5-6.5 V 兼容 5 V/1-2 A 适配器
充电电压 4.2 V±1 % 25 ℃ 实测 4.195 V
充电电流 0.1-1 A RPROG=1.2 kΩ→1 A
待机漏电流 2 µA 电池端 4.2 V，芯片关断
充满再充电阈值 4.05 V 对应 SOC≈85 %
指示 LED 电流 2 mA 1 kΩ 限流，亮度适中
PCB 尺寸 18 mm × 28 mm 双层板，单面贴片

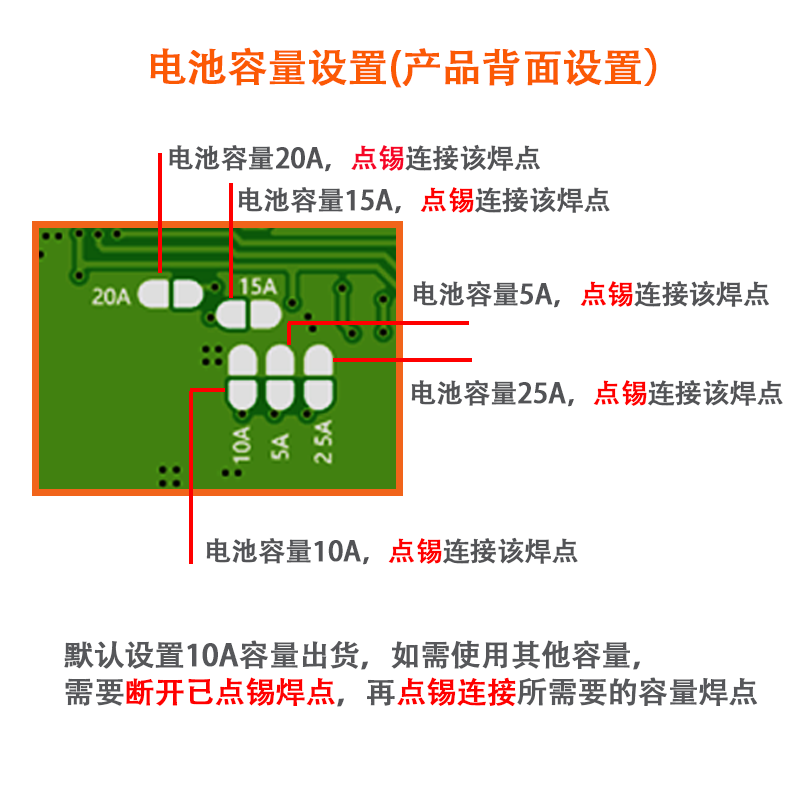

五、设计/量产要点
输入电容：10 µF/6.3 V X5R，距 VCC≤2 mm，抑制热插拔尖峰。
RPROG 精度：1 % 精密电阻，温度系数≤100 ppm，确保 1 A 恒流±5 %。
散热：线性压差 0.8 V@1 A，芯片功耗 0.8 W，ESOP8 热阻 45 ℃/W，壳温升 36 ℃，需保证铜箔≥20 mm² 或加 0.3 mm 铝片。
电池保护：DW01 过充 4.3 V、过放 2.4 V、过流 150 mV（≈3 A），与 TP4056 串联，形成“二次保护”，满足 IEC62133 要求。
自动开机：输出端加 MX10 识别 IC，插入手机自动拉低 CE，唤醒升压，实现“无按键即插即充”。
认证：走 CE/FCC 需过 4 kV EFT、±8 kV ESD，输入端加 TVS（5 V 单向）+ 共模电感，成本增加 ¥0.08。
