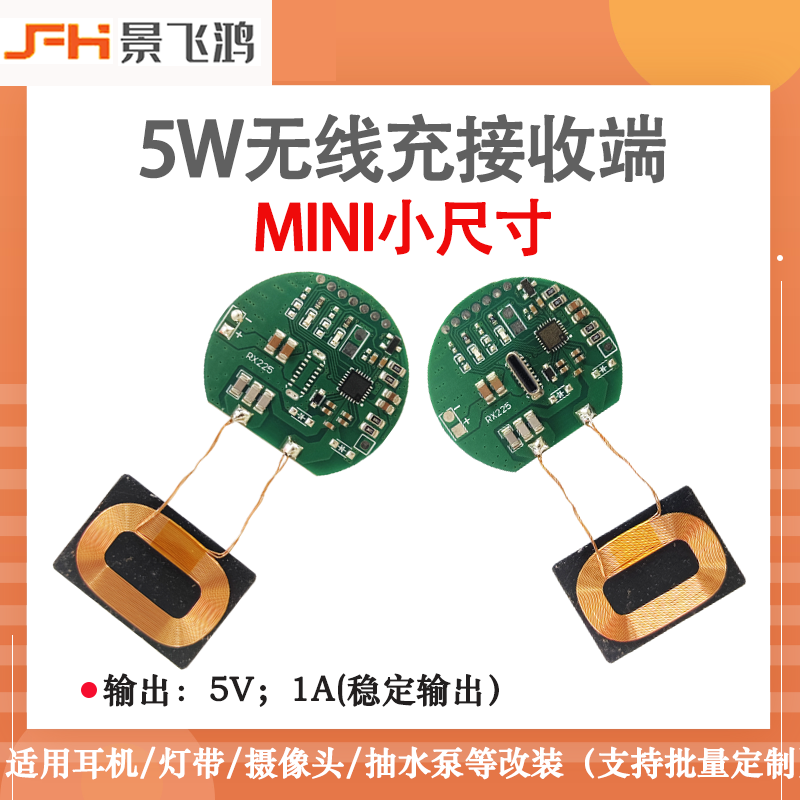

本品采用高集成CP2031 5W接收SoC，符合WPC Qi V1.2.4协议，可在任何标准Qi发射面板上即贴即用，为空间受限的5V小功率设备提供真正的“无孔”供电方案。PCBA仅17.5mm×24.8mm×1.6mm，接收线圈直径25mm、厚0.8mm，整机质量＜3g，可轻松藏于蓝牙耳机、智能手环、电动牙刷、LED化妆镜、成人用品、儿童玩具等狭小腔体内部，让产品瞬间具备防水防尘与无线充电卖点。
电气特性
输出：5V≤1A，纹波＜120mV
效率：70-80%（5W发射端，3mm气隙）
工作频率：100-200kHz
感应距离：0-10mm，发射端决定最大距离
保护：集成过温、过压、过流及输出防倒灌，无需外置MCU即可安全浮充。
状态指示
板上双LED：单独为负载供电蓝灯常亮；为锂电池充电红灯亮，充满转蓝灯，方便开发阶段调试，也可通过R/G引脚接入主控做个性化灯效。
安装要点
线圈中心务必对准发射线圈，偏移＜5mm，否则效率骤降；
线圈背面隔磁片需紧贴外壳内侧，避免金属螺丝/电池遮挡；
负载电流如需>700mA，请在输出端并联100-220µF低ESR电容，降低纹波并防止瞬断；

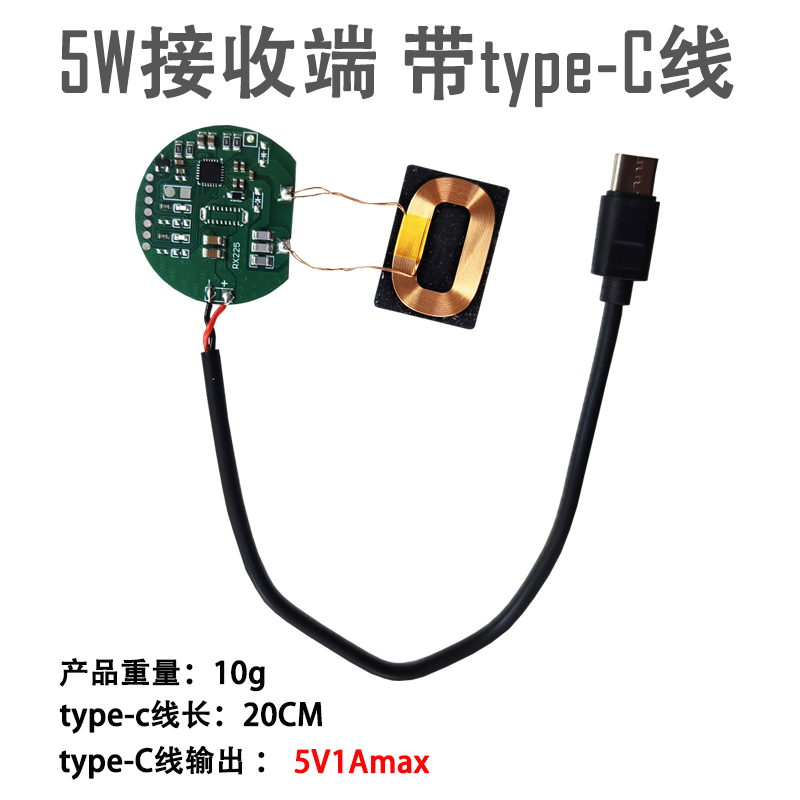

整机如需做IPX7防水，可把接收板与线圈一体封胶，仅留LED窗口，5V输出通过Pogo Pin或软排线引入主板。
合规与可靠性
符合CE/FCC/Qi草案辐射要求，已通过2kV ESD接触放电、4kV空气放电测试；
36h 5W满载老化，线圈温升＜65℃，芯片表面＜78℃，满足夏季车内85℃环境短时工作；
支持-20℃～+85℃工业级温度范围，平均无故障时间（MTBF）＞10000h。
