产品概述

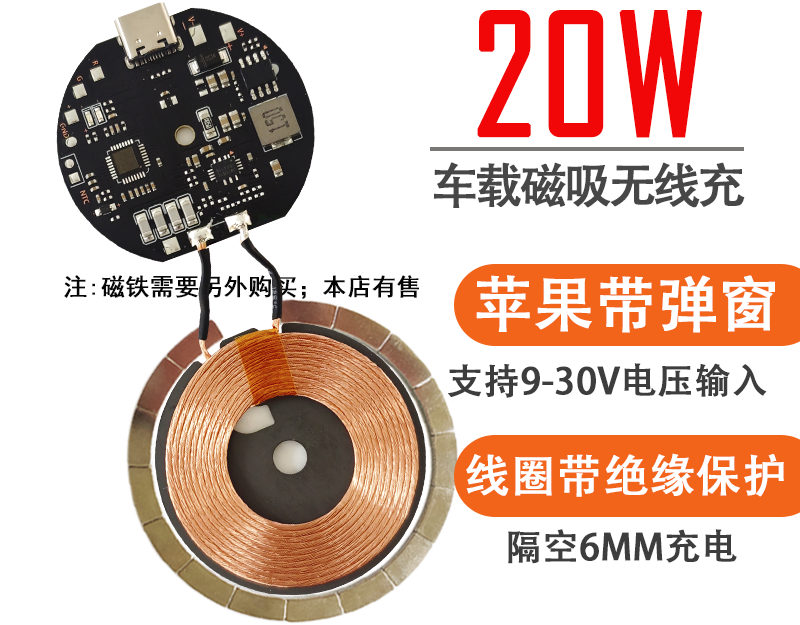

这款 20W 磁吸无线充模组，支持苹果手机充电弹窗，搭配磁铁即可实现磁吸对位。模组支持9-30V 宽电压输入，提供 Type‑C、正负极焊盘双输入方案，可 0-6mm 隔物充电，适合嵌入式集成开发，广泛用于车载、家具、智能设备改装项目。
✨核心卖点
1. 苹果弹窗磁吸快充
搭配磁铁实现磁吸定位，苹果手机放上自动弹出充电弹窗，20W 大功率无线快充，充电识别稳定。
2. 双输入宽电压供电
支持 9-30V 宽压供电，Type‑C 接口、正负极焊盘两种接线方式，最大 5A 电流，小车、货车等多电源环境都能适配。
3. 6mm 隔空内嵌充电
线圈自带绝缘保护，支持 0~6mm 隔物充电，可隐藏嵌入壳体内部，无需外露线圈，保持产品外观一体简洁。
📋技术参数
• 输出功率：20W
• 输入规格：正负极输入 9-30V；Type-C 输入 5V/9V/12V，最大 5A
• 有效充电距离：0~6mm
• 模组尺寸：线圈 φ43mm，厚 1.9mm；电路板 φ43mm，厚 4.5mm
整机重量：19.8g；指示灯：待机红灯，充电绿灯
📌接线说明
接线方式一【正负极焊盘输入】：板上预留正负极焊盘，9-30V 电源直接焊接接入，适合设备内置接线。
接线方式二【Type‑C 口输入】：直接使用 Type-C 电源线供电，输入 5V/9V/12V。
提示：磁铁需另行购买，本模组不含磁铁。
📍应用场景
车载改装场景
适配小车、货车内饰改造，可嵌入中控台、扶手箱位置。直接利用车辆 9~30V 车载电源，实现车内手机磁吸无线充电，改装简单。
家具嵌入式场景
床头柜、书桌、吧台、办公桌内嵌安装，隐藏式设计，手机放上即可磁吸无线充电，不破坏家具外观，简约整洁。
智能设备配套场景
可集成在手机支架、智能底座、配套工装设备中。双接线方案便于对接设备内部供电，自带红绿指示灯，直观查看待机 / 充电状态。
💡温馨提示
1. 磁铁需要单独选购，模组本身不带磁铁；
2. 隔物厚度尽量控制在 6mm 以内，太厚会降低充电效率；
3. 焊接接线时分清正负极，避免接反烧坏模块；
4. 安装使用注意散热，大功率充电时表面会有温升属于正常现象。
