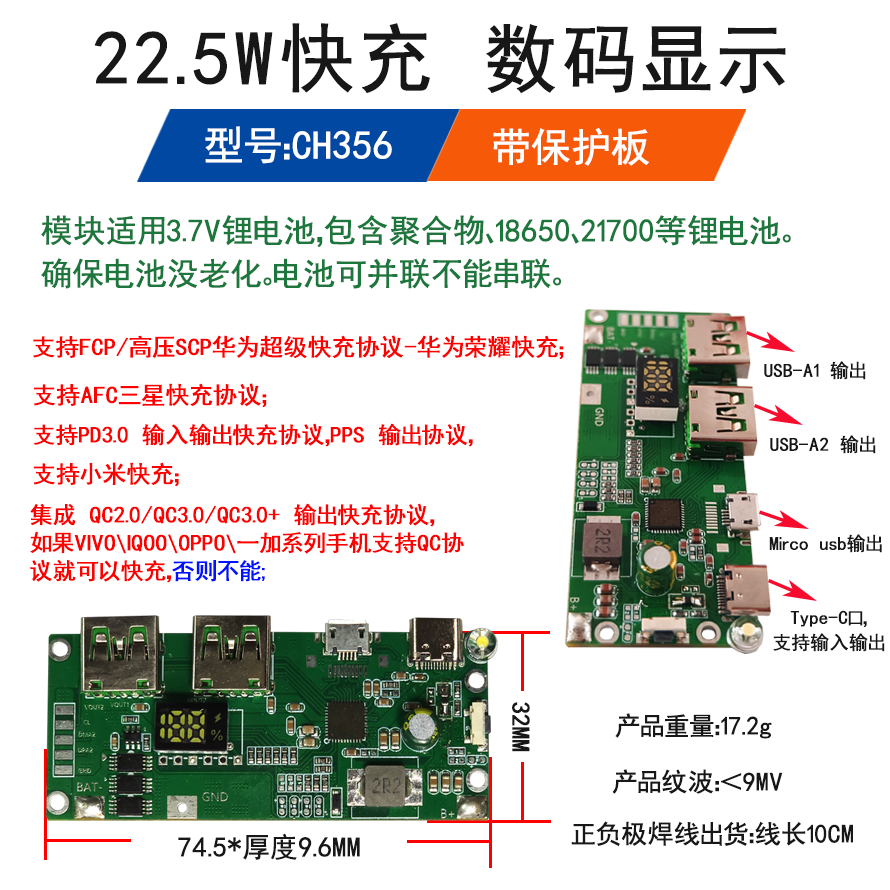

CH356 移动电源主板，是 DIY 自制充电宝入门优选方案，支持 22.5W 多协议快充，自带数码电量显示屏与 LED 照明灯，集成保护板，只适配 3.7V 锂电池并联方案，背面焊点可自定义电池容量，双 USB-A+Type-C+Micro 多接口设计，功能丰富、操作简单，适合 DIY 爱好者自制便携移动电源。

核心卖点

✅ 22.5W 多协议快充，多接口同时输出搭载双 USB-A 口、Type-C、Micro USB 接口，Type‑C 支持双向输入输出；兼容华为 SCP/FCP、三星 AFC、PD3.0、PPS、QC2.0/QC3.0 等主流快充协议，华为、小米、三星、OPPO、iQOO 等主流机型均可快充。

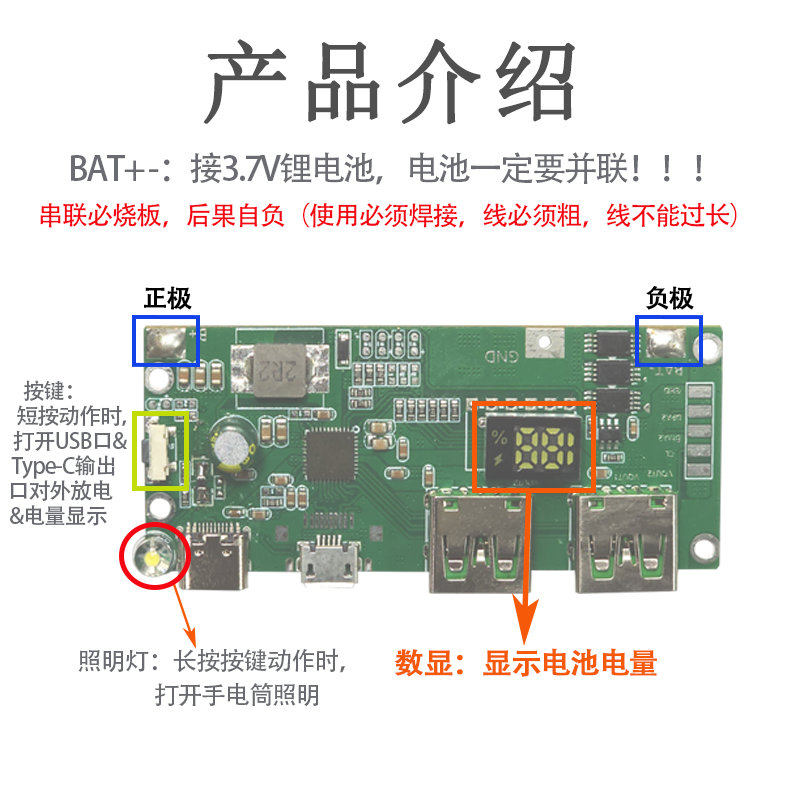

✅ 数码电量数显 + 手电照明，功能齐全配备高清数码显示屏，精准百分比显示剩余电量，电量状态一目了然；板载 LED 照明灯，长按按键即可开启手电照明，户外应急、夜间补光都很实用，短按按键开启对外放电。

✅ 自带保护板，容量可自定义设置内置完善保护电路，具备充放电防护；支持 3.7V 聚合物、18650、21700 锂电池并联使用，背面焊点可切换 2.5A/5A/10A/15A/20A/25A 容量档位，默认 10A 出货，适配不同并联电池组。

技术参数

  1. 峰值功率：22.5W 快充

  2. 适配电池：3.7V 锂电池（聚合物 / 18650/21700），电池只可并联，严禁串联

  3. 板体规格：74.5*32mm，厚度 9.6mm，净重 17.2g

  4. 输出纹波：＜9mV

应用场景

🔋 DIY 自制便携充电宝

搭配 18650、21700 电芯或者聚合物锂电池并联组装充电宝，自主搭配电池容量，多接口可以同时给多部手机充电，适合日常通勤、逛街出行随身补电。

⛺ 户外短途应急供电照明

短途露营、钓鱼、骑行、徒步场景使用，既能给手机、蓝牙耳机、运动相机供电，自带手电还可以应急照明，一物两用，满足轻户外的基础用电需求。

🔧 新手电子 DIY 学习实验

适合电子新手、学生入门练习移动电源制作，接线简单，带数显方便观察充放电状态，用来学习锂电充放电原理、快充协议基础，上手门槛低。

🏠 居家临时备用电源改造

可以搭配电池组做成桌面备用小电源，停电时给手机、小台灯、蓝牙耳机供电，小巧不占位置，居家应急充电非常方便。

使用须知

  1. 电池要求：仅支持 3.7V 锂电池并联，严禁串联，串联会直接烧毁主板；电池需要确保无老化；

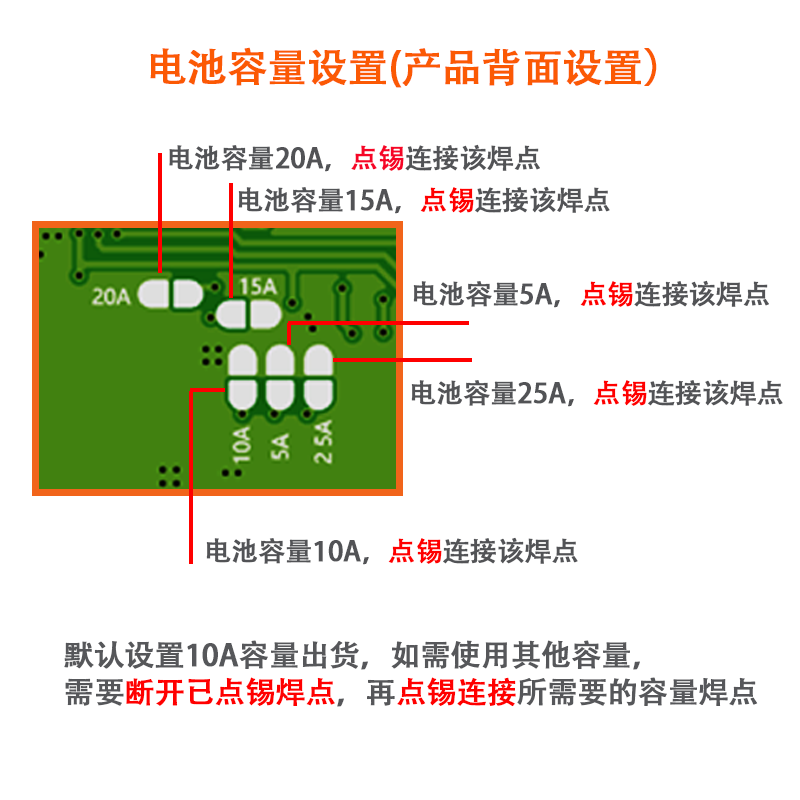

  2. 容量设置：根据实际电池规格，断开原有锡点，点锡对应容量焊点修改参数，默认 10A；

  3. 接线方式：BAT 正负极焊点焊接电池，选用粗线材，线材不宜过长；

  4. 分清正负极，禁止反接；

  5. 锂电池使用存放，请遵守安全规范，做好防火防护。
