产品定位
本模块面向前装/后装车载市场，为手机、导航仪、行车记录仪等提供20W Qi无线快充，解决驾驶途中插拔线缆带来的安全隐患与接口磨损问题，实现“上车即充、下车满电”的无感体验。

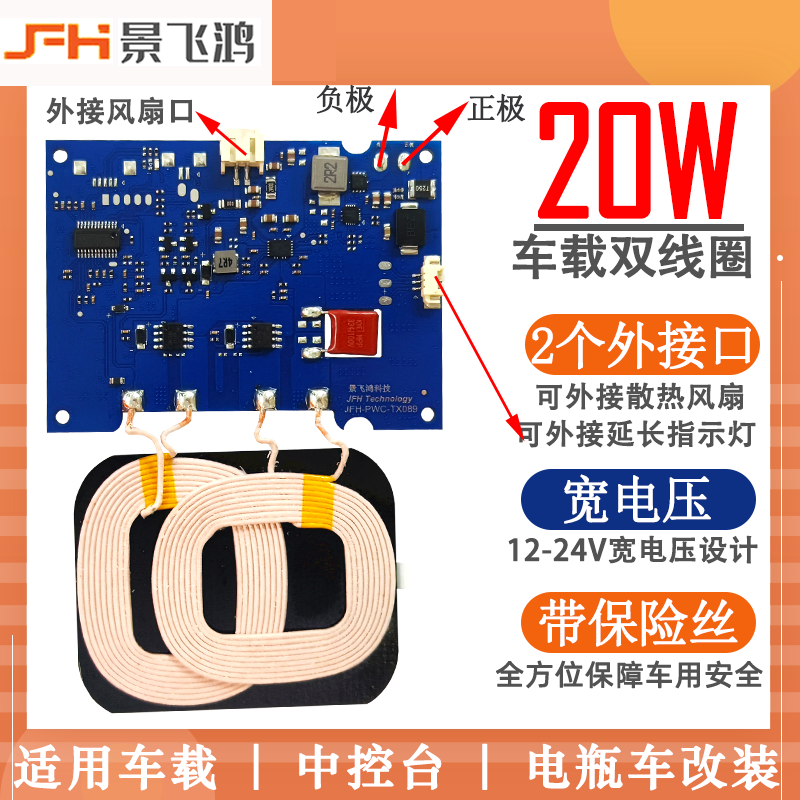

硬件架构
发射SoC：采用国产高集成20W SoC，内部集成全桥驱动、电压采样、Q值检测与FOD算法，无需外置MCU即可通过Qi V1.2.3 + EPP认证
线圈：三线圈并排布局，单线圈外径50mm，线径0.08mm×105股，电感量12µH，Q值160@100kHz，确保±8mm水平自由度
功率级：低导阻MOS（Rdson 7mΩ）+ 谐振电容（NP0材质，损耗角正切<0.1%），满载20W效率≥75%，温升≤35℃（25℃环温）
输入接口：标准USB-C母座，支持PD3.0/QC3.0/AFC/BC1.2，自动诱骗9V或12V档，兼容轿车12V与卡车24V电瓶，输入线损补偿0.3V
保护策略：
– 过压：输入>25V或输出>15V，100ms关断
– 过流：输出>3A，峰值2µs限流，持续30ms关断
– 过温：NTC 100kΩ热敏电阻，>80℃降功率，>100℃停机
– FOD：功率损耗异常>1W且Q值下降>30%，0.1s切断，钥匙/硬币误入不发热

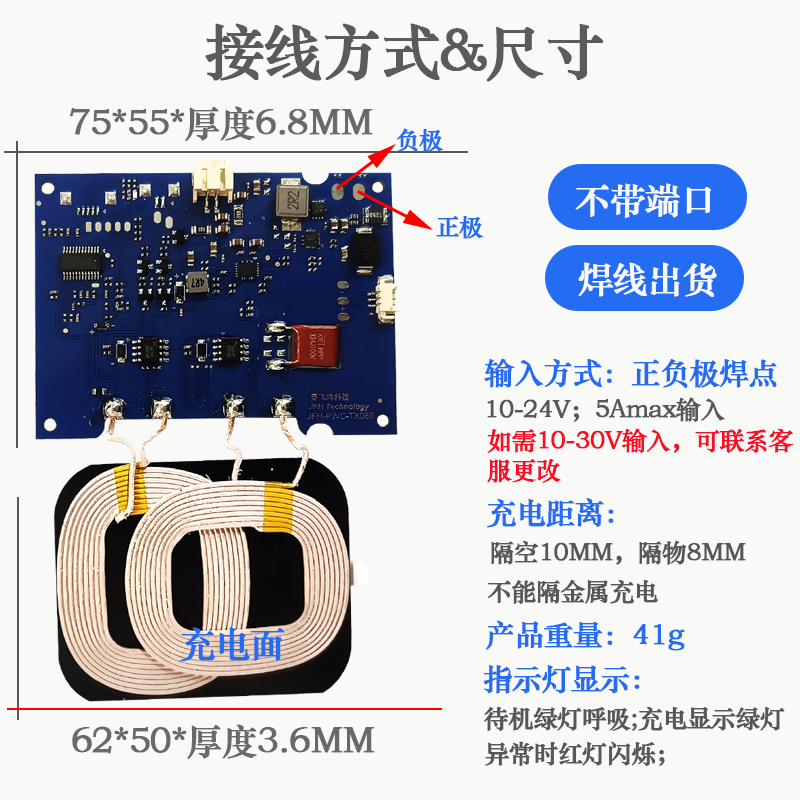

电气规格
输入电压：9-24V DC（瞬态36V/1s）
输入电流：12V 1.67A；24V 0.9A
输出规格：15W(9V 1.67A)/10W(9V 1.1A)/7.5W(9V 0.83A)/5W(5V 1A)自动协商
输出纹波：<120mVpp

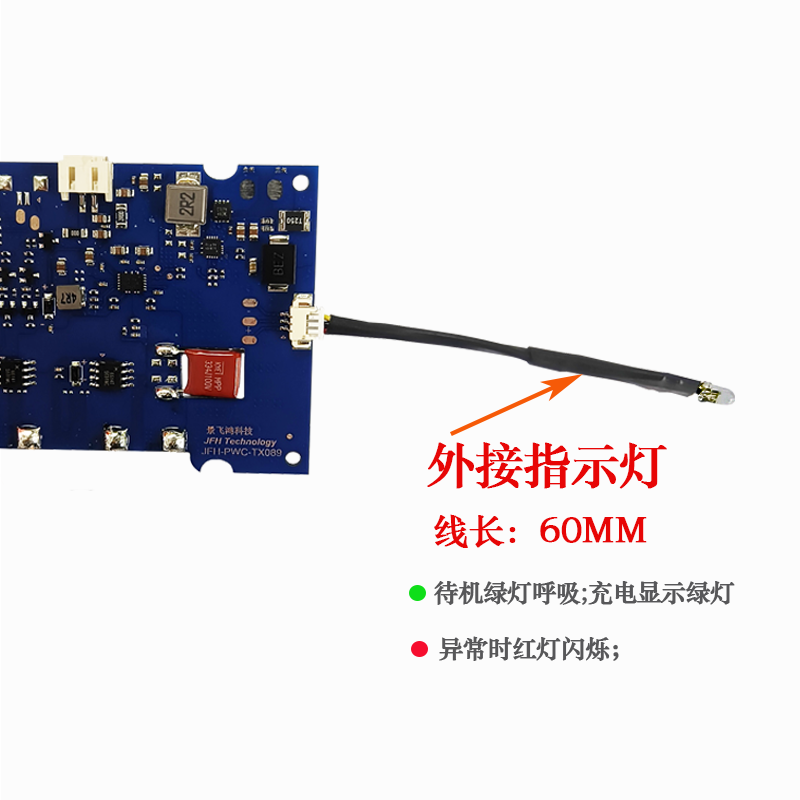

待机功耗：<0.2W（含LED）
工作频率：110-205kHz调频
感应距离：0-8mm，带壳可充
转换效率：75%@20W（含线圈+整流损耗）

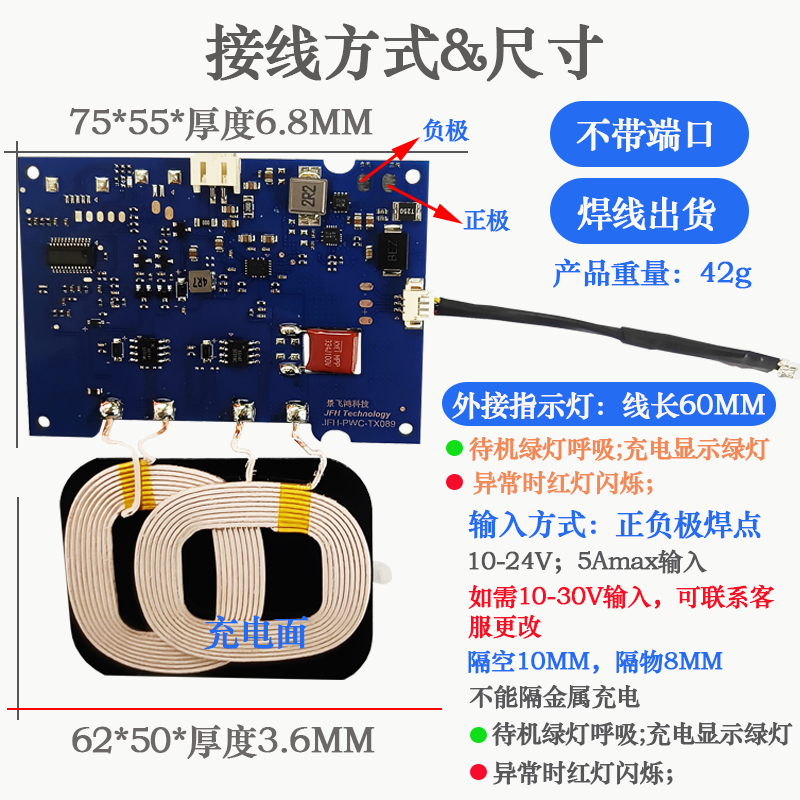

机械结构
外壳：AL6063铝材+阳极氧化，上盖PC阻燃94V-0，黑色/银灰可选
尺寸：Φ56mm×7mm（不含支架）
重量：≈45g
安装方式：
背面3M VHB胶，直接粘贴于仪表台/中控凹槽
Φ17mm万向球头，兼容市面出风口夹/吸盘支架
四颗M2铜柱孔，供嵌入式螺丝固定
散热：铝壳导热+背面导热硅胶垫，连续20W老化30min，壳温<65℃（环温25℃）
电磁兼容 & 认证
传导/辐射：通过CISPR 25 Class 5（车载最严等级）
ESD：接触±8kV，空气±15kV，性能判据A
浪涌：ISO 7637-2 Pulse 5a/5b，+87V/-200V，0.5Ω内阻，性能判据A
认证：CE/FCC/RoHS/Qi-EPP（ID号可共享），支持客户转Qi会员
典型应用示例
后装升级：接点烟器USB-C口，1min完成安装，iPhone 16 Pro 30min充至55%
前装配套：嵌入扶手箱凹槽，隐藏走线，整车下线即带无线快充卖点
商用车队：24V大巴仪表台批量安装，支持司机导航+快充二合一，降低点烟器插拔故障率
可靠性数据
高低温循环：-40℃×30min↔85℃×30min，100次，功能正常
恒定湿热：85℃/85%RH，48h，绝缘>10MΩ
振动：ISO 16750-3，随机10-1000Hz，5.9g rms，24h，无焊点裂纹
MTBF：>10000h（Telcordia SR-332 25℃）
订购信息
标准版：20W三线圈模块+1m弹簧USB-C线+3M胶+万向球头
定制选项：
输出线长1-3m
外壳LOGO丝印/镭雕
集成CAN/LIN唤醒（需额外MCU）
线圈尺寸/形状异形开模
