产品定位
面向前装/后装车载市场，为iPhone 12-16系列MagSafe生态及安卓旗舰提供真15W-20W磁吸无线快充，实现“咔嗒一贴、导航即满”的无感体验，彻底解决传统车载无线充“对不准、易滑落、功率低”三大痛点。
硬件架构
发射SoC：采用国产高集成20W MagSafe专用SoC，内部集成PD/QC协议诱骗、全桥驱动、Q值检测、FOD算法，兼容Qi V1.3 & Qi2草案，无需外置MCU即可过认证
磁路：16颗N52钕铁硼环形阵列，单颗磁能积≥52MGOs，形成1.5kg垂直吸力，0.3s自动对准线圈，水平±5mm偏移效率下降<10%
线圈：单股0.08mm×120股多芯利兹线，电感量6.3µH，Q值=185@100kHz，厚度仅0.8mm，与磁环一体化封装，实现6.5mm超薄
功率级：低导阻MOS（Rdson 5.8mΩ）+ NP0谐振电容，20W满载效率≥77%，线圈温升≤35℃（25℃环温）
输入接口：USB-C母座，支持PD2.0/3.0、QC2.0/3.0、AFC、FCP、BC1.2，自动诱骗9V/12V档，兼容12V轿车与24V卡车电瓶，输入线损补偿0.4V
保护策略：
– 过压：输入>26V或输出>15V，100ms关断
– 过流：输出>3A，峰值2µs限流，持续30ms关断
– 过温：NTC 100kΩ B=3950，>75℃降功率，>95℃停机
– FOD：功率损耗异常>1W且Q值下降>25%，0.1s切断，钥匙/硬币误入不发热
电气规格
输入电压：9-24V DC（瞬态36V/1s）
输入电流：12V 1.67A；24V 0.85A
输出规格：
– iPhone MagSafe：15W (9V 1.67A)
– 三星EPP：10W (9V 1.1A)
– 华为/小米：10W (9V 1.1A)
– 通用Qi：7.5W/5W
输出纹波：<100mVpp
待机功耗：<0.2W（含LED）
工作频率：127-132kHz（MagSafe）/ 110-205kHz（EPP）
感应距离：0-8mm，带壳可充
转换效率：77%@20W（含线圈+磁损）
机械结构
外壳：AL6063铝材+阳极氧化，上盖钢化玻璃2.5D边缘倒角，黑色/银灰/暗夜绿可选
尺寸：Φ63mm×6.5mm（含磁环）
重量：≈55g
安装方式：
背面3M VHB胶，直接粘贴于仪表台/中控凹槽
Φ17mm万向球头，兼容市面出风口夹/吸盘支架
四颗M2铜柱孔，供嵌入式螺丝固定
散热：铝壳导热+背面0.3mm导热硅胶垫，连续20W老化30min，壳温<68℃（环温25℃）

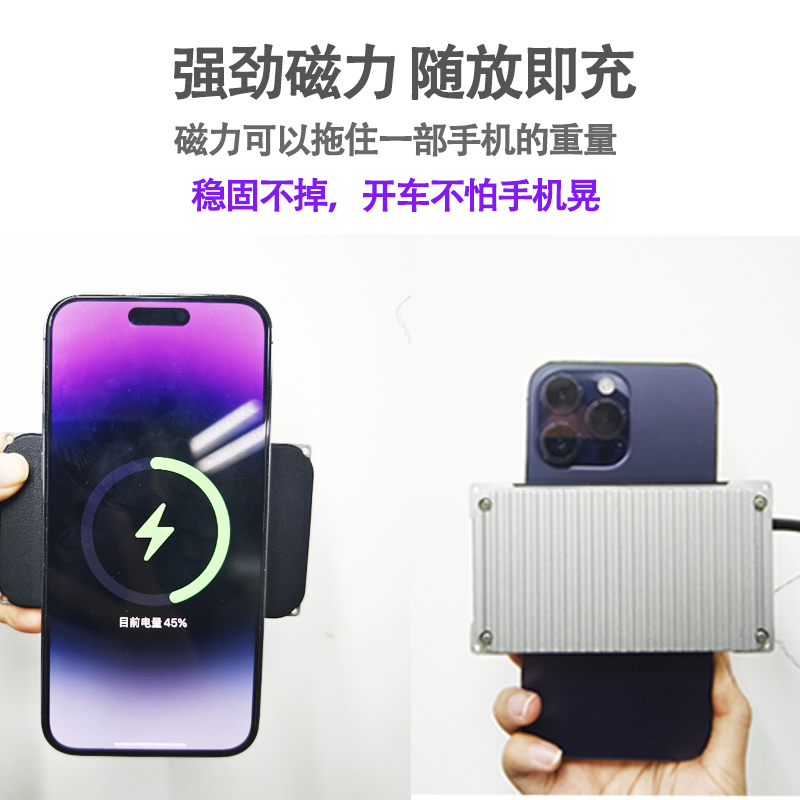

磁吸性能
吸附力：1.5kg（垂直拉拔）
对位精度：自动居中，偏移±5mm效率保持>72%
跌落测试：1.2m高度水泥地，模块+手机整体跌落，磁吸不脱开，功能正常
振动测试：ISO 16750-3，随机10-1000Hz，5.9g rms，24h，磁环无松动，吸力无衰减
电磁兼容 & 认证
传导/辐射：通过CISPR 25 Class 5（车载最严等级）
ESD：接触±8kV，空气±15kV，性能判据A
浪涌：ISO 7637-2 Pulse 5a/5b，+87V/-200V，0.5Ω内阻，性能判据A
认证：CE/FCC/RoHS/Qi-EPP（ID号可共享），支持客户转Qi2会员
典型应用示例
后装升级：接点烟器USB-C口，1min完成安装，iPhone 15 Pro 30min充至55%
前装配套：嵌入仪表台凹槽，隐藏走线，整车下线即带MagSafe快充卖点
商用车队：24V大巴仪表台批量安装，支持司机导航+快充二合一，降低点烟器插拔故障率
可靠性数据
高低温循环：-40℃×30min↔85℃×30min，100次，功能正常
恒定湿热：85℃/85%RH，48h，绝缘>10MΩ
盐雾：35℃ 5%NaCl，48h，铝壳无腐蚀
MTBF：>10000h（Telcordia SR-332 25℃）
订购信息
标准版：20W磁吸模块+1m弹簧USB-C线+3M胶+万向球头
定制选项：
输出线长1-3m
外壳LOGO丝印/镭雕
磁环吸力1.0-2.0kg可调
集成CAN/LIN唤醒（需额外MCU）
线圈尺寸/形状异形开模
